Elektrobleche lasergeschnitten im Lohn

Ihre Rotorbleche und Statorbleche präzise & wirtschaftlich gefertigt

Ihr Spezialist für laserfeingeschnittene Einzellamellen für Elektromotoren

Elektrobleche für Ihre Elektromotoren: Ultraschnell & ultragenau

Für Ihre Muster und Vorserien brauchen Sie Elektrobleche – und das wirtschaftlich und hochpräzise. Nutzen Sie unsere langjährige Erfahrung in der Laserschneidtechnologie: Für den Laserzuschnitt Ihrer Stator- und Rotorbleche setzen wir auf automatisierte Laserbearbeitung. Das heißt für Sie: sauber und verzugsfrei geschnittene Elektrobleche mit intakter Oberflächenbeschichtung – und das unschlagbar schnell.

Elektrobleche Statorbleche kaufen laserfeingeschnitten

Profitieren Sie von der präzisen und wirtschaftlichen Schneidtechnologie für Rotorbleche und Statorbleche

Viele namhafte Kunden aus der Industrie
vertrauen bereits auf unsere Expertise

Präzise Elektrobleche | Statorbleche | Rotorbleche, wirtschaftlich und schnell

Vorteile unserer Laserfeingeschnittenen Stator- und Rotorbleche

Elektroblech Präzision ist messbar: Geschnittene Statorbleche & Rotorbleche
+/- 0,01 mm Konturgenauigkeit*
0.05 mm - 3,00 mm schneidbare Materialdicken*
< 0,025 mm Spotdurchmesser*
*die genannten Werte sind abhängig von Material, Stärke und Geometrie

Elektrobleche als Bestandteil der Energiewende

Ob E-Bike, Pedelec, elektrische Roller oder elektrisch angetriebene Automobile: Das Thema Elektromobilität ist ein Wachstumsmarkt, befeuert von der Energiewende und dringlich durch die spürbaren Auswirkungen des Klimawandels. Elementar für den Betrieb eines Elektromotors sind Elektrobleche wie Rotor- und Stratorblech.

Mit HAILTEC läuft alles nach Plan

SCHRITT 1

Aufbereiten Ihrer Daten, Vorrichtung erstellen

SCHRITT 2

Laserzuschnitt des Elektroblechs aus bereitgestelltem Material (vom Coil oder Coil-Abschnitte)

SCHRITT 3

Vermessen und Freigabe des Erstblechs

SCHRITT 4

Automatisierter Laserzuschnitt Ihrer Elektrobleche 24/7 mit fertigungsbegleitender Messung

SCHRITT 5

Auslieferung der fertigen Elektrobleche

Elektrobleche kaufen

Rotor und Stator, Elektroblech lasergeschnitten

Statorbleche kaufen ? Profitieren Sie von modernster Lasertechnologie, ohne selbst zu investieren.

Play Video about Laserfeinschneiden Laser Feinschneiden Automation

Automatisiert & ultraschnell: Stator und Rotor Laserzuschnitte von HAILTEC

Ihr Bedarf an Elektroblechen schießt in die Höhe?

Stückzahl 1 oder 200.000? Mit großem Maschinenpark und robotischer Unterstützung fertigen wir flexibel, was Sie brauchen. Robotik erweitert nicht nur die Produktionskapazität bei HAILTEC um autonome Schichten, sie garantiert auch exakte Maßgenauigkeit.

Rotor und Stator: Bestandteile im Elektromotor

Elektrobleche werden nicht nur in Elektroautos sind Elektromotoren verbaut, sie stecken auch in Generatoren und elektrischen Haushaltsgeräten. Ihr grundsätzlicher Aufbau besteht aus Stator, Rotor und Kommutator.

Materialien für die Magnetkerne

Die einzelnen Bleche der Rotoren und Statoren entstehen in der Regel aus Elektroblech oder Elektroband, einer Eisen-Silizium-Legierung mit speziellen magnetischen Eigenschaften. Die Materialstärke der Elektrobleche liegt typischerweise im Bereich 0,1 bis 1,0 Millimeter.

Rotor kurz erklärt

Ein Rotor ist ein wichtiger Bestandteil eines E-Motors und hat die Aufgabe, durch elektromagnetische Induktion Strom zu erzeugen. Der Rotor dreht sich innerhalb eines Stators, der als feststehendes Element fungiert. Während sich der Rotor dreht, werden elektromagnetische Felder erzeugt, die Strom durch die Wicklungen des Stators treiben. Die Funktionsweise des Rotors ist eng mit dem Prinzip der elektromagnetischen Induktion verbunden. Durch die Bewegung des Rotors in Bezug auf den Stator werden elektromagnetische Felder erzeugt, die Strom durch die Wicklungen des Stators treiben. Je schneller sich der Rotor dreht, desto größer ist die Induktion und desto höher ist die Leistung, die der E-Motor erzeugt. Der Rotor ist somit für die Effizienz und Leistung eines E-Motors von entscheidender Bedeutung. Eine gute Konstruktion des Rotors kann die Effizienz und Leistung des E-Motors verbessern und somit einen wichtigen Beitrag zur Energieeffizienz und Umweltfreundlichkeit leisten. Zusammenfassend lässt sich sagen, dass der Rotor im E-Motor eine wichtige Rolle bei der Erzeugung von Strom durch elektromagnetische Induktion spielt und somit für die Effizienz und Leistung des Motors von entscheidender Bedeutung ist.

Stator kurz erklärt

Der Stator ist ein fester Teil eines E-Motors und dient als statisches Element zur Übertragung des erzeugten Stroms. Der Stator ist um den Rotor herum angeordnet und beinhaltet Wicklungen, die durch die Induktion des Rotors Strom erzeugen. Während sich der Rotor dreht, erzeugt er elektromagnetische Felder, die Strom durch die Wicklungen des Stators treiben. Der Stator trägt somit dazu bei, dass die elektrische Energie aus dem Rotor in nutzbare elektrische Energie umgewandelt wird. Eine gute Konstruktion des Stators ist entscheidend für die Effizienz und Leistung des E-Motors. Eine hohe Anzahl von Wicklungen und eine gute geometrische Anordnung können die Effizienz verbessern und den Stromfluss optimieren. Zusammenfassend lässt sich sagen, dass der Stator im E-Motor eine wichtige Rolle bei der Übertragung des erzeugten Stroms spielt und somit für die Effizienz und Leistung des Motors von entscheidender Bedeutung ist.

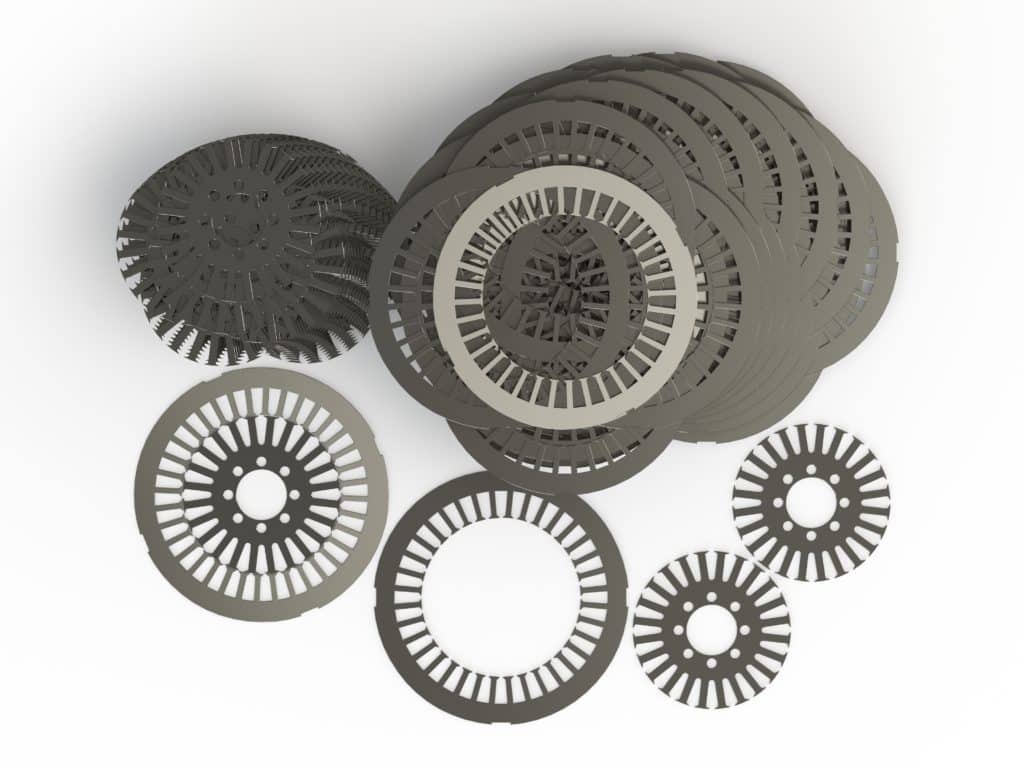

Elektrobleche lasern oder stanzen?

Ein Rotor- oder Statorblech besteht aus Hunderten von einzelnen Blechlamellen. Wie lassen sich Elektrobleche aus so vielen Teilen wirtschaftlich fertigen? Gerade im Muster- und Prototypenbau sowie bei Vorserien spielt die Lasertechnik ihre Stärken aus: ohne Werkzeugfertigung schneidet der Laser Ihre Elektrobleche flexibel, schnell und hochgenau zu.

Warum erhalten Elektrobleche eine Isolationsbeschichtung?

Die Elektrobänder, aus denen Rotoren und Statoren für Elektromotoren entstehen, erhalten zunächst eine spezielle Beschichtung. Diese soll Kurzschlüsse zwischen den einzelnen Lamellen verhindern. Weitere Gründe für Beschichtungen sind der Korrosionsschutz, die Erhöhung des Isolationswiderstands und der Temperaturbeständigkeit.

Wie entstehen Rotor- und Statorbleche?

Stator- und Rotorlamellen werden aus Elektroblechen gelasert oder gestanzt. Man spricht daher auch von einer geblechten Bauweise. Die einzelnen Bleche werden anschließend zu Magnetkernen gestapelt und miteinander verbunden. Eine oft nur mikrometerfeine Beschichtung gewährleistet die Isolierung zwischen den einzelnen Blechlamellen. Für die Fertigung von Prototypen und Vorserien kommt das flexible Laserfeinschneiden zum Einsatz. Die Serienfertigung großer Stückzahlen erfolgt in der Regel auf Stanzmaschinen.

Elektroblech Eigenschaften

Das weichmagnetische, permeable Elektroblech oder Elektroband wird mit Lasertechnik zu Elektroblechlamellen geschnitten (oder alternativ gestanzt). Das Elektroblech im Elektromotor hat eine wichtige Aufgabe: Es dient als Stator und fungiert als Magnetfeldquelle. Durch die Wechselwirkung zwischen Stator- und Rotormagnetfeld wird der Rotor angetrieben und somit arbeitet der Elektromotor. Außerdem sorgt das Elektroblech dafür, dass der Strom in der richtigen Richtung fließt und das erzeugte Magnetfeld stabil bleibt. Ohne Elektroblech würde der Elektromotor nicht funktionieren.

Qualität für Ihre Feinschneidteile

Rotorblech und Statorblech, Elektroblech Laserfeingeschnitten

HAILTEC steht für präzise Elektrobleche mit hochgenauen Toleranzen in bester Qualität. Dank unseren hochmodernen Maschinenpark aus verschiedensten Laser Technologien und Automatisierungssystemen, sowie jahrzehntelange Erfahrung, produziert HAILTEC laser-feingeschnittene Bleche in höchster Qualität. Zählen Sie auf unschlagbare Wiederholgenauigkeit, Maßhaltigkeit und Konturgenauigkeit. Die Beschichtung Ihrer Bleche wird nicht beschädigt dank gratfreien Schnitt. Als Betrieb am Wirtschaftsstandort  Deutschland arbeiten wir auf Wunsch mit NDA Geheimhaltungsvereinbarungen.

Zertifizierungen

Unsere Qualität

Für Ihre laserfeingeschnittenen Teile ist die Qualität das A und O. Bei HAILTEC ist das Präzisionsdenken sehr tief verankert. Wir sind der A Lieferant für das Laserfeinschneiden. Sie wollen mehr über die Qualität bei HAILTEC erfahren ?

Welche Geometrie dürfen wir für Sie zuschneiden?

Elektrobleche Material

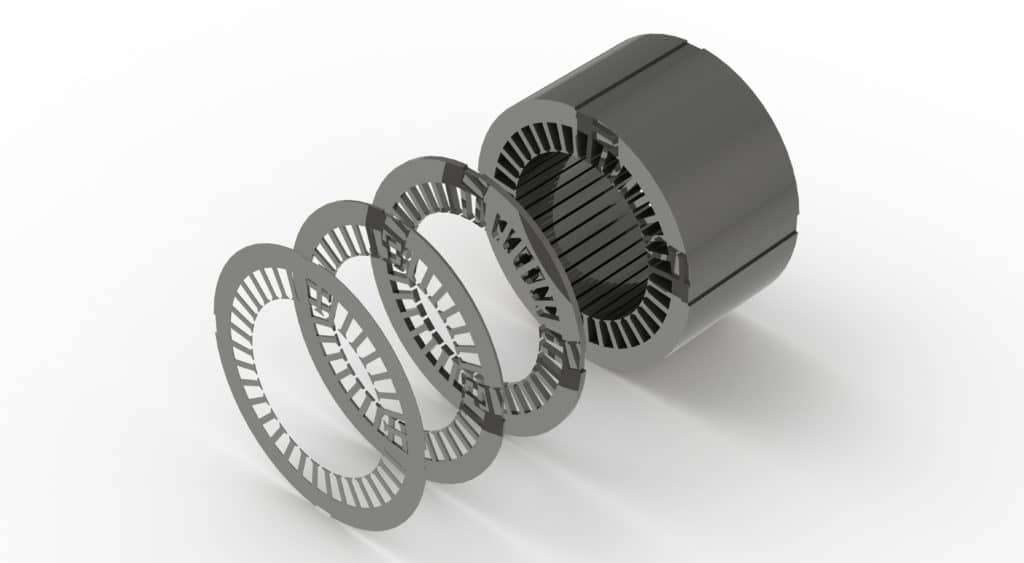

Lasergeschnittenes Elektroblechpaket

Welche Materialien & Werkstoffe bearbeiten wir für Sie beim Laserfeinschneiden Ihrer Rotor und Stator Bleche ?

Sie liefern das Material für Ihre Elektrobleche bei

Hier finden Sie eine Übersicht der Materialien für das Laserfeinschneiden

M235-35A

M235-50A

M530-50A

M270-35A

M270-50A

M400-50A

M330-35A

M330-50A

M800-50A

Sie wollen Rotorbleche oder Statorbleche kaufen? Wir sind Ihr Partner für laserfeingeschnittene Elektrobleche

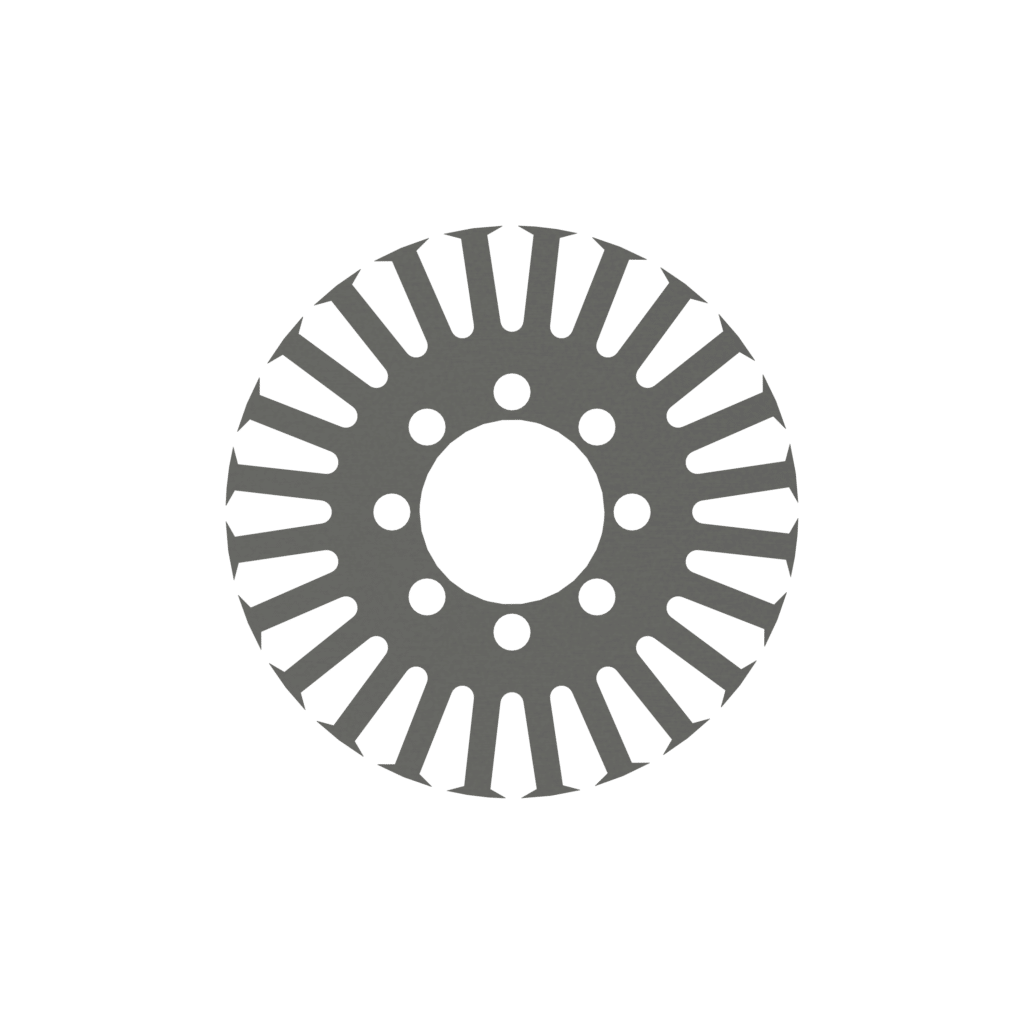

Statorbleche lasergeschnitten

Laserfeinschneiden, Statorblech Lamelle
Laserfeingeschnittenes Statorblech

Rotorbleche lasergeschnitten​

Laserfeinschneiden, Rotorblech Lamelle
Laserfeingeschnittenes Rotorblech

Rotorbleche kaufen? Profitieren Sie von modernster Lasertechnologie, ohne selbst zu investieren.

Warum HAILTEC für Ihre Branche der richtige Partner ist

Mit exzellenter Strahlqualität und extrem kleinen Spotdurchmessern erfüllen wir als Zulieferer
Ihren Wunsch nach maximaler Präzision beim Laserfeinschneiden. Unter anderem für Anwendungen in folgenden Branchen:
