Chipbreaker & Topologien

Ihre Spanbrecher mit ultrakurzen Laserpulsen gefertigt

Spanbrecher: Darum lohnt sich Outsourcen

Sparen Sie Zeit, Geld und profitieren Sie von der neusten Technologie: Mit Chipbreakern von HAILTEC. Spanbrecher mit Oberflächengüten von bis zu Ra 0,1 µm ohne Wärmeeinflusszonen (HAZ) fertigen wir für Sie  im Lohn:

Mit der Ultrakurzpuls-Laserbearbeitung gelingt das Einbringen von Spanbrechern in 3D schnell und µm-genau, was sich bei Prototyping und Serien auszahlt. Auf hochmodernen Laseranlagen mit optischer Bauteilerkennung sowie taktilem Messtaster bringen wir Ihre Chipbreaker-Geometrie exakt ein – für mikrogenaue Spanbrecher mit maximaler Oberflächengüte.

tirotool 07 hg rd12

Höhere Standzeit, optimale Spankontrolle: Wann setzen Sie bei Chipbreakern auf HAILTEC?

Viele namhafte Kunden aus der Industrie
vertrauen bereits auf unsere Expertise

Spanbrecher ohne HAILTEC

Rauhe und Grobe Oberflächengüten

Spanbrecher von HAILTEC

Oberflächengüten bis Ra 0,1µm

Beste Rauheiten dank Ultrakurzpulslaser

Hohe Investition

Beschreibung was der Nachteil ist

Neueste Lasertechnologie

Profitieren Sie von den aller neusten Technologien ohne selbst in Maschinen und Mensch zu investieren

Nachteil / XY

Beschreibung was der Nachteil ist

Vom Prototy zur Serie

Beschreiben was der Vorteil ist

Nachteil / XY

Beschreibung was der Nachteil ist

Automatisierte Laseranlage für hohen Durchsatz

Beschreiben was der Vorteil ist

Nachteil / XY

Beschreibung was der Nachteil ist

Modernste Messtechnik mit userem Alicona µcmm

Beschreiben was der Vorteil ist

Die Lösung von HAILTEC

Mit uns finden Sie immer die richtige Lösung

Spanbrecher konventionell gefertigt

Höhere Oberflächenrauheiten

Optisch, haptisch und funktionell rauhere Oberflächen, Oberflächenbeschädigung z.B. durch Mikrorisse und Schlacke

Spanbrecher UKP-gelasert

Oberflächengüten bis Ra 0,1 µm

Deutlich glattere Oberflächen und der Wegfall einer Wärmeeinflusszone wirken sich positiv auf die Standzeit Ihrer Werkzeuge aus

Anschluss verlieren

Mit mechanischen Verfahren oder konventioneller Lasertechnik sind sie technologisch begrenzt, es besteht das Risiko von Marktbegleitern überholt zu werden

Wettbewerbsfähig bleiben

Profitieren Sie von der Geometriefreiheit des UKP-Lasers und nutzen Sie stets aktuelle Technologie plus Fachwissen, ohne selbst in Personal und Anlagen zu investieren

Akzeptable Präzision

Mangelnde Geometriefreiheit und hohe Prozesskräfte: Konventionelle Verfahren erreichen vor allem in Hartmetall und hochharten Werkstoffen wie PKD / MIKD nicht die Präzision des Ultrakurzpulslasers

Maximale Präzision

µm-genaues Einrichten, Auto-Videosetup und taktile Messtaster sorgen bei der UKP-Technologie für das sichere Positionieren der Spanbrecher-Geometrien auf Ihrem Schneidwerkzeug

Mangelnde Reproduzierbarkeit

Das Fehlen vernetzter Prozesse und automatisierter Messtechnik führt häufig dazu, dass Teile nicht exakt reproduziert werden können. Auch thermische Einflüsse der konventionellen Lasertechnik beeinträchtigen die wiederholgenaue Fertigung

100 % reproduzierbare Fertigung

Dank digitaler, stabiler Prozesse und der angeschlossenen Koordinatenmessmaschine µCMM von Alicona fertigt der UKP-Laser Ihre Chipbreaker wiederholgenau

Ihre Mehrwerte bei HAILTEC

Pluspunkte für Ihre Chipbreaker und Spanleitstufen

Warum HAILTEC als Zulieferer wählen

Chipbreaker für Ihre wirtschaftliche Werkzeugfertigung

Lange Späne sind oftmals störend, sie erschweren den Abtransport und können den Zerspanungsprozess behindern. Mithilfe exakt angepasster Chipbreaker umgehen Sie diese Schwierigkeiten und erhöhen die Wirtschaftlichkeit Ihrer Werkzeugfertigung. Technologisch unterstützen wir Schneidwerkzeughersteller seit vielen Jahren in der Entwicklung und Präzisionsfertigung mikrometergenauer Formen und Topologien. Im Lohn übernehmen wir für Sie die Komplettbearbeitung inklusive Freiwinkel und Spanleitstufen. Dank flexibler Automatisierung fertigen wir auch Serien für Sie hochproduktiv.

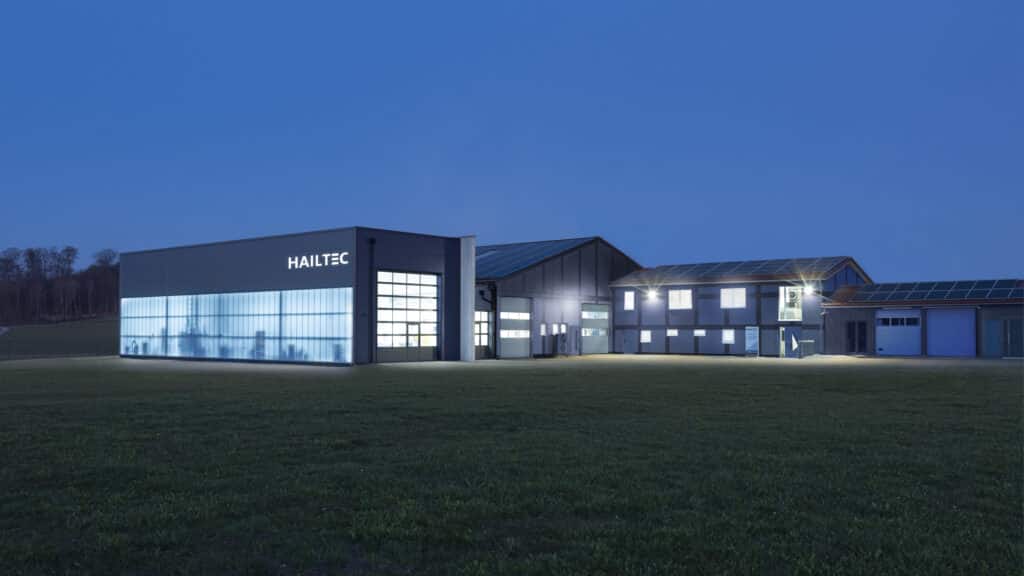

Hailtec Fertigungshalle

Sprechen Sie mit uns über die ideale Geometrie Ihrer Chipbreaker

Vergleich mit konventionellen Verfahren

Ultrakurze Laserpulse für hochharte Schneidstoffe

Beim Bearbeiten von Diamant-Schneidstoffen stoßen konventionelle mechanische Verfahren (Schleifen, Erodieren) und sogar die klassische Laserbearbeitung an ihre Grenzen. Zu den Ursachen zählen hohe Prozesskräfte und thermische Reaktionen. Mit der Ultrakurzpulslaser-Technologie dagegen bearbeiten wir für Sie ein breites Spektrum: Von weichen Materialien über Hartmetalle und Werkzeugstähle bis hin zu hochharten Werkstoffe wie Monokristallinem Diamant (MKD) oder Polykristallinem Diamant (PKD).

Das präzise Bearbeitungsverfahren wirkt sich vorteilhaft auf Ihre Chipbreaker aus.

Exzellente Spankontrolle

Verlängerte Standzeit Ihrer Werkzeuge

Glatte Oberflächengüten

Definierbarer Spanbruch

Minimale Gratbildung

Flexibles Anwendungsspektrum

Höhere Standzeit, optimale Spankontrolle: Wann setzen Sie bei Chipbreakern auf HAILTEC?

Ihre Chipbreaker nanometergenau gefertigt

Messung: Fertigungsbegleitend und automatisiert

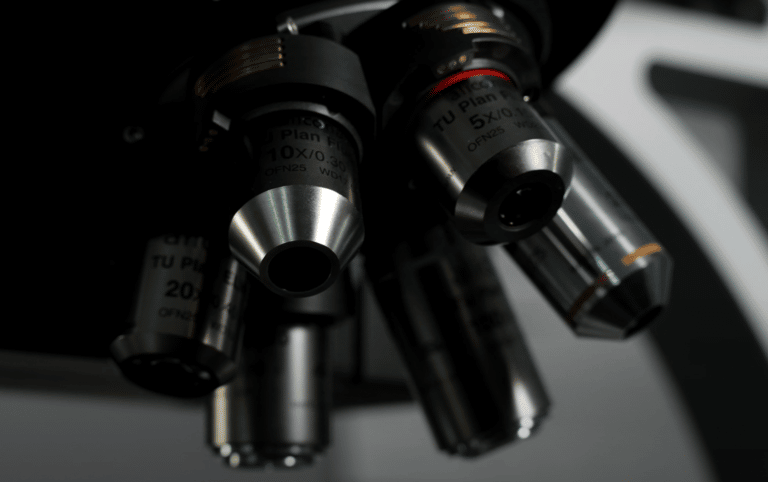

Messtechnik Hailtec nanometer-genau

Mithilfe der Ultrakurzpuls-Lasertechnologie erstellen wir für Sie aktive Chipbreaker und Spanleitstufen direkt vom 3D-Modell. Fertigungsbegleitende Messungen mit Alicona µCMM gewährleisten exakte Maßgenauigkeit und reproduzierbare Ergebnisse. Im Rahmen der Qualitätssicherung vermessen wir Ihre Teile in unserem Labor mit nanogenauer Messtechnik von Alicona und liefern Ihnen auf Wunsch ein Messprotokoll.

Produktbeispiele Chipbreaker / Spanbrecher

Kleinste Spanleitstufen für Ihre Mikrowerkzeuge fertigen wir mit Fachwissen und femtokurzen Laserstrahlen des Ultrakurzpuls-Lasers. Einige Beispiele:

tirotool 07 hg rd12

Spanleitstufe

Hartmetallplatte mit Insert aus PKD (Polykristalliner Diamant)

  • keine HAZ (Heat Affected Zone)
  • Positionstoleranz Rohling/ Laserkontur +/- 0,005 mm dank hochauflösender CCD Kamera und taktilem Messtaster zur Ausrichtung des Rohlings
  • Oberflächenrauheit Ra 0,102 µm



Chipbreaker Topologie

Mikrogeometrie gefertigt mit UKP-Laser:

  • Spanbrecher 3D Form aus PKD
  • µm-genaue Positionierung der Spanbrechergeometrie
  • Hohe Standzeit durch schonende Bearbeitung
tirotool 08 hg rd12
Topologie aus Hartmetall

Pressstempel / Insert aus Hartmetall

Topologie in Hartmetall

  • µm- genaues Einbringen der Topologie
  • keine Heat Affected Zone
  • maßgenau mit Messprotokoll
So punkten Sie mit Ultrakurzpuls-Lasertechnologie von HAILTEC

Pluspunkte für Ihre Präge- und Stanztechnik

Mehr Tempo und Qualität

Dank „kalter“ Laserbearbeitung fertigen wir Ihre Prägestempel besonders schnell und exakt: Auf Präzisionsanlagen von DMG MORI und TRUMPF mit Toleranzen von +/- 0,005 mm.

Formen direkt vom 3-D Modell

Ihre Formen, Gesenke, Biegestempel oder Kavitäten entstehen mit dem UKP-Laser direkt vom 3D-Modell – in nur einer Aufspannung und ohne einwirkende Bearbeitungskräfte.

Reproduzierbare Teile

Der UKP-Laser arbeitet mit wiederholgenauen Prozessparametern reproduzierbar, so dass ein Stempel exakt dem anderen gleicht. Selbst komplexe 3D-Formen realisiert der Laser in Fertigteil-Qualität.

Werkzeugbruch? Sofortservice!

Stempelbruch und Ihre Maschine steht? In Notfällen fertigen wir Ersatz als Expressdienstleistung – je nach Dringlichkeit als Eil- oder Sofortservice.

Ihr Jobshop für UKP-gelaserte Chipbreaker

Auf neuesten Anlagen bieten wir Ihnen Hochtechnologie „on Demand“. Nutzen Sie uns als Auftragsfertiger und Innovationspartner für Prototypen, Muster und Serienfertigung.

Häufig gestellte Fragen zu Spanbrechern

Ein Chipbreaker wird auch als Spanbrecher, Spanleitstufe, Spanleitplatte oder Spanteiler bezeichnet. Es handelt sich dabei um eine auf (Wende)-Schneidplatten hinter der Werkzeugschneide eingebrachte Vertiefung oder Topologie. Aktive Chipbreaker dienen der bestmöglichen Spankontrolle, beeinflussen also die Form und dienen dem Abtransport des Spans. Für Auftraggeber übernimmt HAILTEC das Einbringen von Chipbreakern in Wendeschneidplatten.

Mechanische Verfahren wie Erodieren und Schleifen sowie klassische Lasertechnik gehen einher mit hohen Prozesskräften und Wärmeeinfluss ins Material. Der Ultrakurzpuls-Laser mit Femtolaserstrahlen vermeidet Temperatureinflüsse und erzeugt beste Oberflächenqualitäten, was die Lebensdauer Ihrer Werkzeuge immens verlängert.
