Ultrakurzpuls-Laserabtragen

realisiert ”m-genaue PrÀgeformen in Hartmetall, Keramik und Werkzeugstahl

Ihr Lohnfertiger fĂŒr das Ultrakurzpuls-Laserabtragen

Bei der Ultrakurzpuls-Laserbearbeitung (UKPL) mit dem Femtosekundenlaser realisieren wir fĂŒr Sie filigrane 3D-Formen (PrĂ€geformen) in Bauteilen und Stempel-Rohlingen. Typische Materialien sind gehĂ€rteter Werkzeugstahl, pulvermetallurgischer Stahl oder Hartmetall. Daraus entstehen komplexe 3D Formen wie Pressstempel, PrĂ€gestempel, SchriftprĂ€ger oder kleinste KavitĂ€ten.

Laserabtragen von hochprÀzisen 3D-Formen
bis zu 10 x höhere Standzeit fĂŒr Ihre PrĂ€gestempel

Wann profitieren Sie von unserem Know-how und der neuen Technologie?

Unser Partner in der Ultrakurzpuls-Laserbearbeitung

DMG MORI fĂŒr Laseranlagen und Software-Programmierung | TRUMPF fĂŒr Femtosekunden-Laserquellen | Alicona fĂŒr das nanogenaue optisches Messen von 3D PrĂ€geformen | Ceratizit  fĂŒr den Bereich der korrosionsbestĂ€ndigen Hartmetalle

UKP Laserabtragen, eine echte Alternative zur Senkerosion

Vorteile des UKP Laserabtragens

Blackmarking
Tiefschwarze, korrosionsfreie Beschriftungen
Jetzt Komponenten anfragen
UKP-Lasermikroschneiden
”m-genaue Zuschnitte ohne WÀrmeeinflusszone (HAZ)
Jetzt Komponenten anfragen
Laserfeingeschnittenes Implantat
PrÀzise und wirtschaftlich schneiden wir Ihre Titanimplantate
Jetzt Komponenten anfragen
UKP-Lasermikroschneiden
Metallfolien von 10”m - 500”m mit Schnittkanten-Rauhigkeit Ra 0,2”m
Jetzt Komponenten anfragen
Voriger
NĂ€chster

Ihr Lohnfertiger fĂŒr Laserabtragen mit Ultrakurzpuls-Lasertechnologie

UKP Laserabtragen, die "Kalte Laserbearbeitung"

Laserabtragen via Laserablation

Das Laserabtragen mittels Ultrakurzpuls-Lasertechnologie wird auch als „Laserablation“ bezeichnet. Hierbei wird das Material schichtweise abgetragen (verdampft) ohne das Grundmaterial zu erhitzen oder zu beschĂ€digen. Mithilfe von Galvo-Scanner wird der Laserstrahl ”m-genau und sehr schnell (mehrere m/s) ĂŒber die OberflĂ€che des WerkstĂŒcks gefĂŒhrt, egal ob in 2D oder 3D. Dieses kontaktlose Verfahren ist bestens geeignet um filigrane 3D Formen in Hartmetall, gehĂ€rteten WerkzeugstĂ€hlen und Keramiken einzubringen. Durch die Vorteile der Laserablation ersetzt der „Laser als Werkzeug“ immer mehr mechanische Verfahren wie z.B. das HartfrĂ€sen oder der Senkerosion, da der UKP-Laser ohne Werkzeugverschleiß und extrem reproduzierbar arbeitet. Es können OberflĂ€chenrauheiten in Finishteil-QualitĂ€t von bis zu Ra 0,1”m ohne Nacharbeit erreicht werden.

Insbesondere in Bereichen wie der PrĂ€ge- und Stanztechnik, dem Werkzeug- und Formenbau, der Medizintechnik sowie in der Uhren- und Schmuckindustrie findet die „kalte Ablation“ via Ultrakurzpuls-Laserabtragen vielseitige Anwendung.

Laserabtragen mit Ultrakurzpulslaser ist ideal fĂŒr Produkte wie:

Schrift- und ZahlenprĂ€ger, PrĂ€gestempel, MĂŒnzprĂ€ger, Biege- und FormeinsĂ€tze fĂŒr Folgeverbundwerkzeug, Formplatten, Schnittmesser und viele weitere

Laserabtragen mit Ultrakurzpulslaser-Topologie einer Wendeschneidplatte
”m genau: Laserabtragen von Topologie
Laserabtragen 3D Form in Hartmetall

Topologie von Wendeschneidplatten

  • Dreidimensionale Formengravuren auf FreiformflĂ€chen
  • 3D-Lasergravuren / gelaserte Gravuren

SchriftprÀger aus Hartmetall

  • Werkstoff Ceratizit CF H40S
  • Tiefe 35 ”m

Der UKP-Laser erstellt SchriftprĂ€ger im Mikrometer-Bereich fĂŒr Ihre Werkzeuge, auch in bereits gehĂ€rtetem Material.

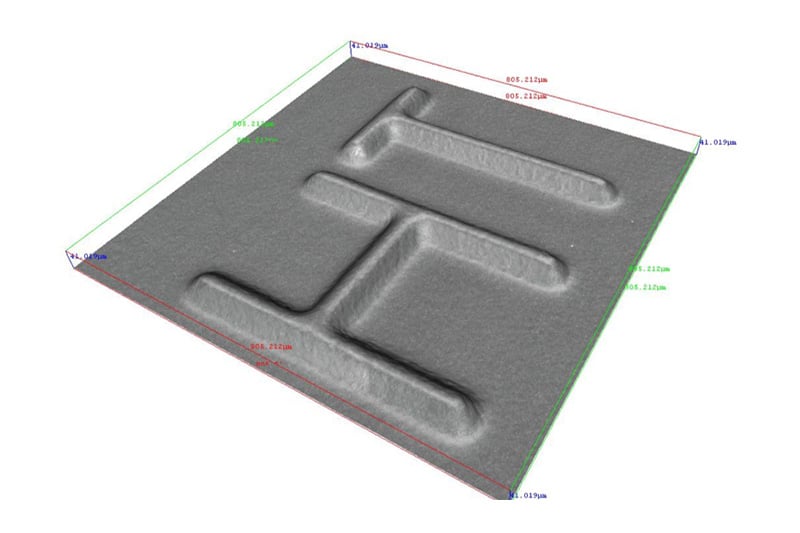

Laserabtragen Schriftpraeger Praegestempel

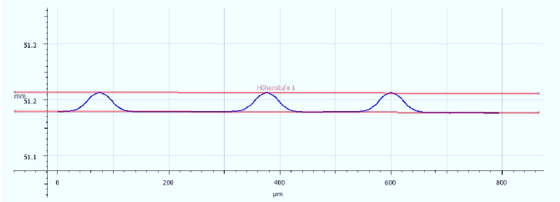

Laserabtragen Hoehendiagramm
Praegestempel fuer Einpresszonen

PrÀgestempel Einpresszone

  • Werkstoff Ceratizit CF H40S
  • OberflĂ€chengĂŒten Ra 0,1 ”m
  • 10° Flankenwinkel

Ihre PrÀgestempel fertigen wir schnell und wirtschaftlich, die vorherige Elektrodenfertigung sowie Nacharbeit entfallen.

Laserabtragen mit Ultrakurzpulslaser

Sie brauchen prĂ€zise Formen fĂŒr komplexe Werkzeuge? Auf hochtechnologischen Laseranlagen und mit jahrelanger Erfahrung in der Lasertechnik fertigen wir Ihre filigranen Formen wunschgemĂ€ĂŸ. Und das unabhĂ€ngig vom Werkstoff. Denn wo konventionelle Technologien an Grenzen stoßen, eröffnet der Ultrakurzpuls-Laser ungeahnte Design- und Materialfreiheit. Zum Beispiel bei temperaturempfindlichen oder ultraharten Materialien wie Hartmetall oder Keramik.
Diese Mehrwerte erwarten Sie bei HAILTEC​

Gute GrĂŒnde fĂŒr das UKP Laserabtragen

vielfach höhere Standzeiten

Zeit- und Geldersparnis

OberflĂ€chengĂŒten bis Ra 0,1 ”m

Mitglied in Netzwerken und VerbÀnden

nezumed weiss
MedicalMountains Logo white
VDWF Mitglied white

HAILTEC - Ihr zertifizierter Partner

TUeV ISO 9001 white
TUeV ISO 14001 white
TUeV ISO 13485 white

Gemeinsam mit unseren Hightech-Partnern treiben wir seit 2018 die Ultrakurzpuls-Laserbearbeitung voran. Profitieren Sie von modernster Lasertechnologie, ohne selbst zu investieren.
