Gelaserte Prägestempel & Gesenke

Standzeit rauf, Kosten runter

Für Sie fertigen wir µm-genau gelaserte Prägegesenke

Millionen Hübe fordern Ihre hochleistungsstarken Stanzwerkzeuge Tag für Tag. Eine moderne Lasertechnologie erhöht die Standzeit Ihrer Prägestempel deutlich. Mithilfe unserer Ultrakurzpuls-Laserbearbeitung:

  • minimieren Sie Maschinenstillstände
  • sparen Sie Kosten
  • verkürzen Sie Ihre Fertigungszeit
  • erhalten Sie Oberflächengüten bis Ra 0,1 µm
  • vermeiden Sie Nachteile des Senkerodierens*

Profitieren Sie von modernster Lasertechnologie, ohne selbst zu investieren.

Viele namhafte Kunden aus der Industrie
vertrauen bereits auf unsere Expertise

Alle Vorteile auf einen Blick

Vorteile im Vergleich:
Senkerodieren vs. Ultrakurzpuls-Laserbearbeitung

Das Senkerodieren galt bislang als bevorzugte Technologie für das Einbringen von
Prägekonturen in Hartmetallwerkzeugen. Im Vergleich punktet die Ultrakurzpuls-Lasertechnologie:

Vorteile Ultrakurzpulslaser Senkerodieren
Druckeigenspannungen wirken der Rissbildung entgegen
Kalter Materialabtrag verhindert u.a. Schmelzzone an der Oberfläche („weiße Schicht“)
Verkürzte Prozesszeit (keine Elektrodenherstellung notwendig)
Reproduzierbare Ergebnisse
Oberflächengüte bis Ra 0,1 µm
Hochpräzise Kavitäten mit Flankenwinkel bis 10°
Innenliegende Eckenradien bis zu 0,03 mm
Eröffnet Material- und Geometriefreiheit

Ultrakurzpulslaser-Technologie erhöht Standzeit Ihrer Prägestempel bis Faktor 10​

Whitepaper

In einer Versuchsreihe zeigen CERATIZIT Empfingen GmbH und HAILTEC,
wie die Ultrakurzpulslaser-Bearbeitung Prägestempeln eine deutlich höhere Standzeit verleiht als das herkömmliche Senkerodieren. Erfahren Sie mehr in unserem Whitepaper:

Produktbeispiele Prägestempel

Mikro-Federelemente, Mikro Uhrenzeiger, Mikro Zahnräder und vieles mehr ...

Beispiele für die Qualität und Produkte des Lasermikroschnitts

Passbohrung 0,8mm +- 2μm

Gib hier deine Überschrift ein

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Gib hier deine Überschrift ein

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Schnittkannten-Rauhigkeit Ra 0,2 μm bei einem 1.4310 Federbandstahl

Gib hier deine Überschrift ein

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Gib hier deine Überschrift ein

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Gib hier deine Überschrift ein

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Diese Mehrwerte erwarten Sie bei HAILTEC​

Gute Gründe für laser-mikrogeschnittene Komponenten

Tempo und Qualität erhöhen

Dank „kalter“ Laserbearbeitung (keine Wärmeentwicklung im Material aufgrund der extrem kurzen Pulse) fertigen wir Ihre Prägestempel besonders schnell und exakt: Auf Präzisionsanlagen von DMG MORI und TRUMPF mit Fertigungstoleranzen von +/- 0,005 mm. Die Qualität dokumentieren wir für Sie bis in den Mikro- und Nanometerbereich – dank eigenem Labor mit optisch hochauflösendem 3D-Oberflächen-Messsystem von Bruker Alicona.

Ihre Formen direkt vom 3-D Modell erstellen

Ihre Formen, Gesenke, Biegestempel oder Kavitäten fertigt unser UKP-Laser direkt vom 3D-Modell, in nur einer Aufspannung und ohne einwirkende Bearbeitungskräfte. Die Elektrodenherstellung entfällt, was die Fertigung einfacher und exakter macht (die Hartmetalloberfläche wird weder von verschleißenden Elektroden noch von einer aufgrund der Senkerosion raueren Oberflächengüte beeinträchtigt).

Wiederhol genaue Ergebnisse

Stempelbruch und Ihre Maschine steht? In Notfällen fertigen wir Ersatz als Expressdienstleistung – je nach Aufgabe in 24 bis 48 Stunden.

24 Stunden Eilservice bei Werkzeugbruch

Stempelbruch und Ihre Maschine steht? In Notfällen fertigen wir Ersatz als Expressdienstleistung – je nach Aufgabe in 24 bis 48 Stunden.

Ihr Jobshop für UKP-gelaserte Prägestempel

Auf neuesten Anlagen bieten wir Ihnen Hochtechnologie „on Demand“. Nutzen Sie uns als Auftragsfertiger und Innovationspartner für Prototypen, Muster und Serienfertigung.

Häufig gestellte Fragen zu Prägestempeln

Als Hersteller von Folgeverbundwerkzeugen wollen Sie Maschinenstillstände vermeiden und damit Kosten sparen. Hier kommen wir ins Spiel: Mithilfe der Ultrakurzpulslaser-Technologie verleihen wir Ihren Prägestempeln eine deutlich höhere Standzeit.

Millionen Hübe pro Tag sind eine Belastungsprobe für verschleißintensive Werkzeugkomponenten wie Prägestempel für Einpresszonen, Steckverbinder oder Mikrozahlenpräger. In einer gemeinsamen Versuchsreihe mit Hartmetallhersteller CERATIZIT Empfingen konnten wir zeigen: Die Ultrakurzpulslaser-Bearbeitung verleiht Prägestempeln eine bis Faktor 10 höhere Standzeit im Vergleich zum Senkerodieren.

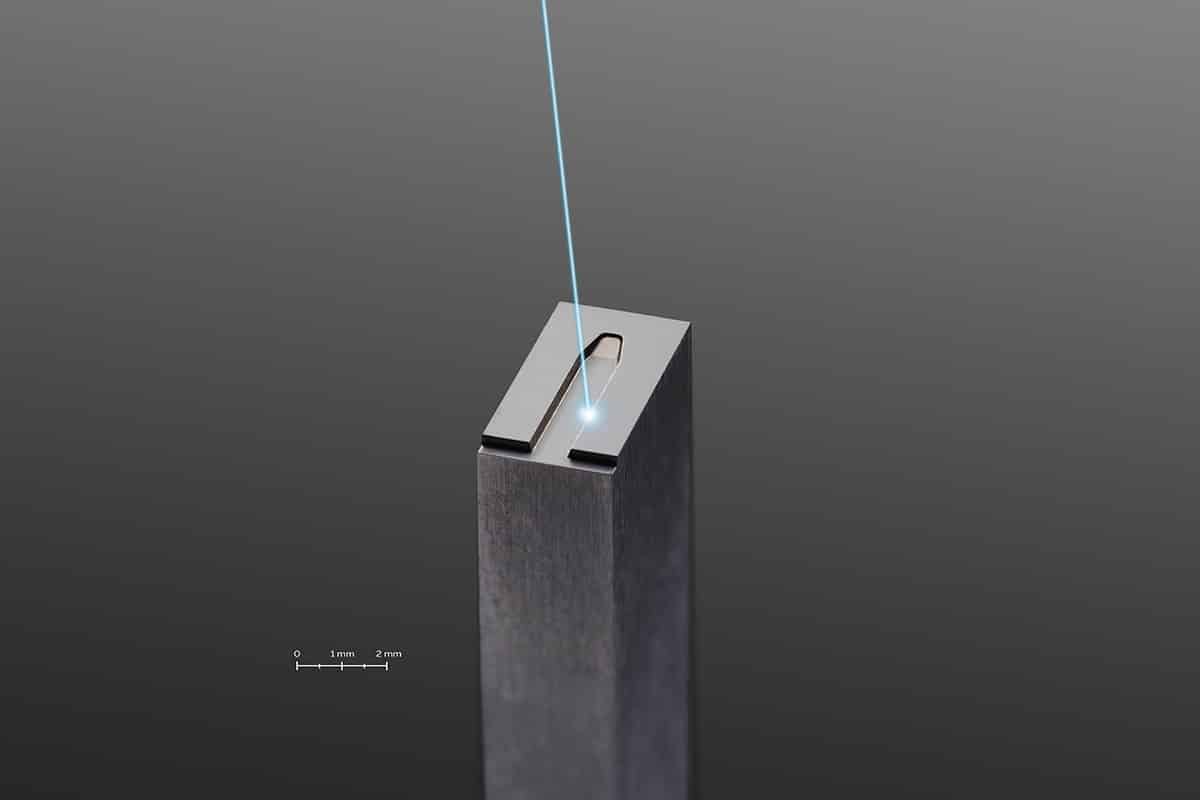

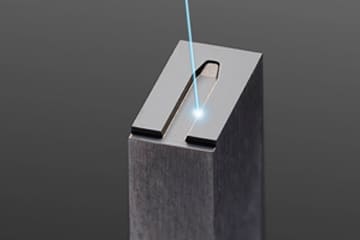

Prägestempel

  • Flankenwinkel bis 10° möglich
  • Werkstoff: Ceratizit CF H40 S
  • Positionstoleranz Rohling/ Laserkontur +/- 0,005 mm dank hochauflösender CCD Kamera und taktilem Messtaster zur Ausrichtung des Rohlings
  • Konturtiefe 400 µm

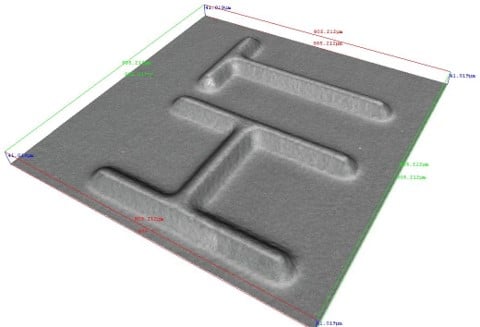

  • Oberflächenrauheit 0,102 µm

Mit dem UKP-Laser gelingen hochgenaue Prägestempel ohne zusätzliches Werkzeug oder Elektroden.
