Drahterodieren bei HAILTEC
Präzision und Innovation in der Funkenerosion
Das Drahterodieren ist ein hochpräzises Fertigungsverfahren, das bei HAILTEC eine zentrale Rolle im Leistungsspektrum spielt. Mithilfe der Funkenerosion können selbst härteste Materialien mit höchster Genauigkeit geschnitten und komplexe Geometrien realisiert werden. Als integraler Bestandteil unserer Präzisionsfertigungstechnologien ermöglicht das Drahterodieren die Herstellung von Hochpräzisionsteilen, die in anspruchsvollen Branchen wie der Medizintechnik, dem Werkzeugbau und der Luft- und Raumfahrt benötigt werden.
Viele namhafte Kunden aus der Industrie
vertrauen bereits auf unsere Expertise
Was ist Drahterodieren?
Das Drahterodieren ist ein Verfahren der Funkenerosion, bei dem ein dünner Draht als Werkzeug dient, um elektrisch leitende Materialien zu bearbeiten. Dabei wird durch elektrische Entladungen zwischen Draht und Werkstück Material abgetragen, ohne dass es zu mechanischem Kontakt kommt. Dieses Verfahren ermöglicht es, hochpräzise Schnitte durchzuführen, die mit anderen mechanischen Verfahren nur schwer zu realisieren wären.
Bedeutung des Drahterodierens bei HAILTEC
Für HAILTEC ist das Drahterodieren ein unverzichtbares Werkzeug zur Herstellung von hochkomplexen Bauteilen und Stanzwerkzeugen. Dank der Kombination mit anderen Fertigungstechnologien wie CNC-Fräsen, Laserschneiden und Biegen bietet HAILTEC seinen Kunden umfassende Fertigungslösungen, die sich durch Präzision und Effizienz auszeichnen.
Der Drahterodierprozess im Detail

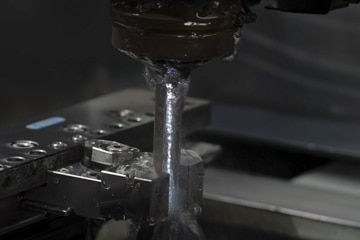

Das Drahterodieren basiert auf der Funkenerosion, bei der elektrische Entladungen zwischen einem dünnen Draht (Elektrode) und dem Werkstück stattfinden. Durch diese Entladungen wird Material schichtweise abgetragen, ohne das Werkstück mechanisch zu belasten. Das ermöglicht die Bearbeitung von sehr harten Materialien wie gehärtetem Stahl, Titan oder Wolframkarbid.
Verwendete Drähte und ihre Eigenschaften
Beim Drahterodieren kommen spezielle Messingdrähte oder beschichtete Drähte zum Einsatz. Diese Drähte sind extrem dünn, mit Durchmessern zwischen 0,1 mm und 0,3 mm, und verfügen über hohe elektrische Leitfähigkeit, um präzise Schnitte zu gewährleisten. Die Auswahl des Drahtmaterials hängt von der gewünschten Bearbeitungsgeschwindigkeit und der benötigten Oberflächengüte ab.
Dielektrikum und seine Funktion
Das Dielektrikum, meist entionisiertes Wasser, umgibt den Draht und das Werkstück während des Drahterodierens. Es dient als Isolator, der die Funkenbildung kontrolliert, und spült gleichzeitig die abgetragenen Partikel aus dem Bearbeitungsbereich. Dies ist entscheidend für die Prozessstabilität und die Oberflächenqualität.
Steuerung und Präzision des Verfahrens
Moderne CNC-Steuerungen ermöglichen es, das Drahterodieren mit hoher Präzision zu steuern. Bei HAILTEC kommen fortschrittliche Steuerungssysteme zum Einsatz, die eine Wiederholgenauigkeit im Mikrometerbereich gewährleisten und selbst komplizierte Innenkonturen ermöglichen.
Drahterodiermaschinen bei HAILTEC
Spezifikationen und Fähigkeiten
HAILTEC setzt auf modernste Drahterodiermaschinen (Startlocherodiermaschine) namhafter Hersteller, die mit hochentwickelten Steuerungen und innovativen Technologien ausgestattet sind. Unsere Maschinen bieten:
Erfolgsgeschichten und Referenzprojekte
- Präzisionsbearbeitung bis in den MikrometerbereichBearbeitung von Werkstücken mit komplexen Innen- und Außenkonturen
- Automatisierte Drahtwechsel für unterbrechungsfreie Prozesse bei langen Bearbeitungszeiten
Besondere Merkmale und Innovationen
Unsere Maschinen sind auf höchste Prozessstabilität ausgelegt und bieten spezielle Funktionen wie das Automatisieren des Drahtwechsels sowie eine optimierte Steuerung für den Mehrfachschnitt, um auch höchste Oberflächengüten zu erzielen. Zudem verfügen sie über integrierte Messsysteme, die eine permanente Überwachung der Werkstückgeometrie ermöglichen.
Arbeitsbereich und maximale Werkstückgrößen
Der Arbeitsbereich unserer Drahterodiermaschinen ermöglicht die Bearbeitung von Werkstücken mit Abmessungen von bis zu 400 x 300 x 220 mm. Dies erlaubt uns, sowohl kleine, filigrane Präzisionsteile als auch größere Werkzeuge und Vorrichtungen zu fertigen.
Vorteile des Drahterodierens
Das Drahterodieren bietet gegenüber anderen Trennverfahren wie Fräsen oder Laserschneiden viele Vorteile:
Anwendungsbereiche des Drahterodierens bei HAILTEC
HAILTEC bedient mit seiner Expertise im Drahterodieren eine Vielzahl von Branchen, in denen Präzision und Materialvielfalt eine große Rolle spielen.
Branchen
- Werkzeug- und Formenbau: Herstellung hochpräziser Stanz- und Prägewerkzeuge
- Medizintechnik: Fertigung filigraner Komponenten für medizinische Geräte
- Luft- und Raumfahrt: Bearbeitung von Hochleistungsmaterialien für extreme Bedingungen
Spezifische Bauteile und Komponenten
Typische Bauteile, die HAILTEC drahterodiert, umfassen:
- Feinmechanische Bauteile für die Medizintechnik
- Stanzwerkzeuge mit komplexen Geometrien
- Prototypen und Kleinserien für die Elektronik- und Luftfahrtindustrie
Kombination mit anderen Fertigungsverfahren
Das Drahterodieren bei HAILTEC wird oft in Kombination mit CNC-Fräsen, Laserschneiden und Biegen eingesetzt, um komplexe Bauteile in einem durchgängigen Fertigungsprozess zu realisieren. Diese integrierte Fertigung erlaubt es uns, flexible und kosteneffiziente Lösungen für anspruchsvolle Projekte anzubieten.
HAILTECs Expertise im Drahterodieren
Jahrelange Erfahrung und Spezialisierung
Mit über 20 Jahren Erfahrung in der Präzisionsfertigung hat HAILTEC eine herausragende Expertise im Bereich des Drahterodierens aufgebaut. Unsere spezialisierten Fachkräfte arbeiten mit modernster Technologie, um hochkomplexe Teile mit höchster Präzision zu fertigen.
Herstellung hochkomplexer Teile
Dank unserer fortschrittlichen Maschinen und Prozesse sind wir in der Lage, auch hochkomplexe Geometrien und feinste Strukturen zu bearbeiten, die für andere Verfahren schwer oder gar nicht umsetzbar wären.
Integration in ganzheitliche Fertigungslösungen
Das Drahterodieren bei HAILTEC ist Teil eines integrierten Fertigungsprozesses, der von der Werkzeugherstellung bis zur Serienproduktion reicht. Dies ermöglicht es uns, maßgeschneiderte Lösungen für unsere Kunden zu entwickeln und deren Projekte effizient und präzise umzusetzen.
Drahterodieren und Werkzeugbau bei HAILTEC

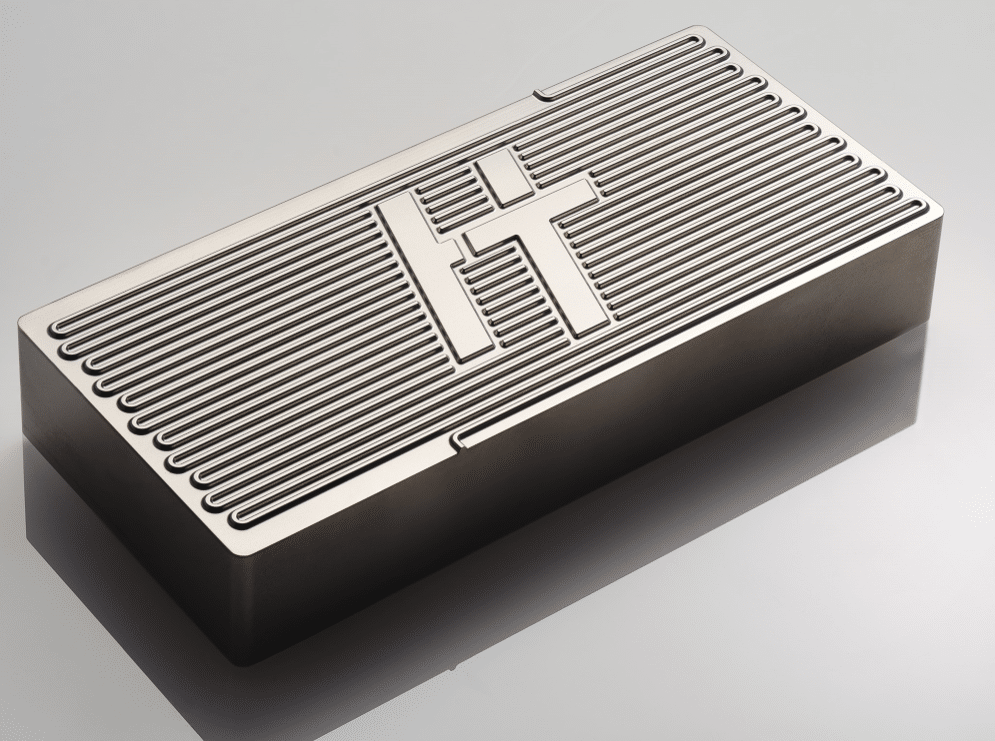

Herstellung von Stanz- und Prägewerkzeugen
Im Werkzeugbau ist das Drahterodieren bei HAILTEC eine zentrale Technologie zur Herstellung hochpräziser Stanz- und Prägewerkzeuge. Diese Werkzeuge werden für die Serienfertigung komplexer Blech- und Metallteile verwendet.
Fertigung von Sondervorrichtungen
Neben Stanzwerkzeugen fertigt HAILTEC auch Sondervorrichtungen und Spezialwerkzeuge, die exakt auf die Anforderungen unserer Kunden abgestimmt sind. Die hohe Präzision des Drahterodierens ermöglicht es, auch diese anspruchsvollen Bauteile mit engen Toleranzen herzustellen.
Vorteile der Eigenfertigung von Werkzeugen
Durch die eigene Herstellung der Werkzeuge kann HAILTEC flexibel auf Kundenanforderungen reagieren und schnell Anpassungen vornehmen, was zu kürzeren Durchlaufzeiten und höherer Kosteneffizienz führt.
Qualitätssicherung beim Drahterodieren
Eingesetzte Mess- und Prüftechnologien

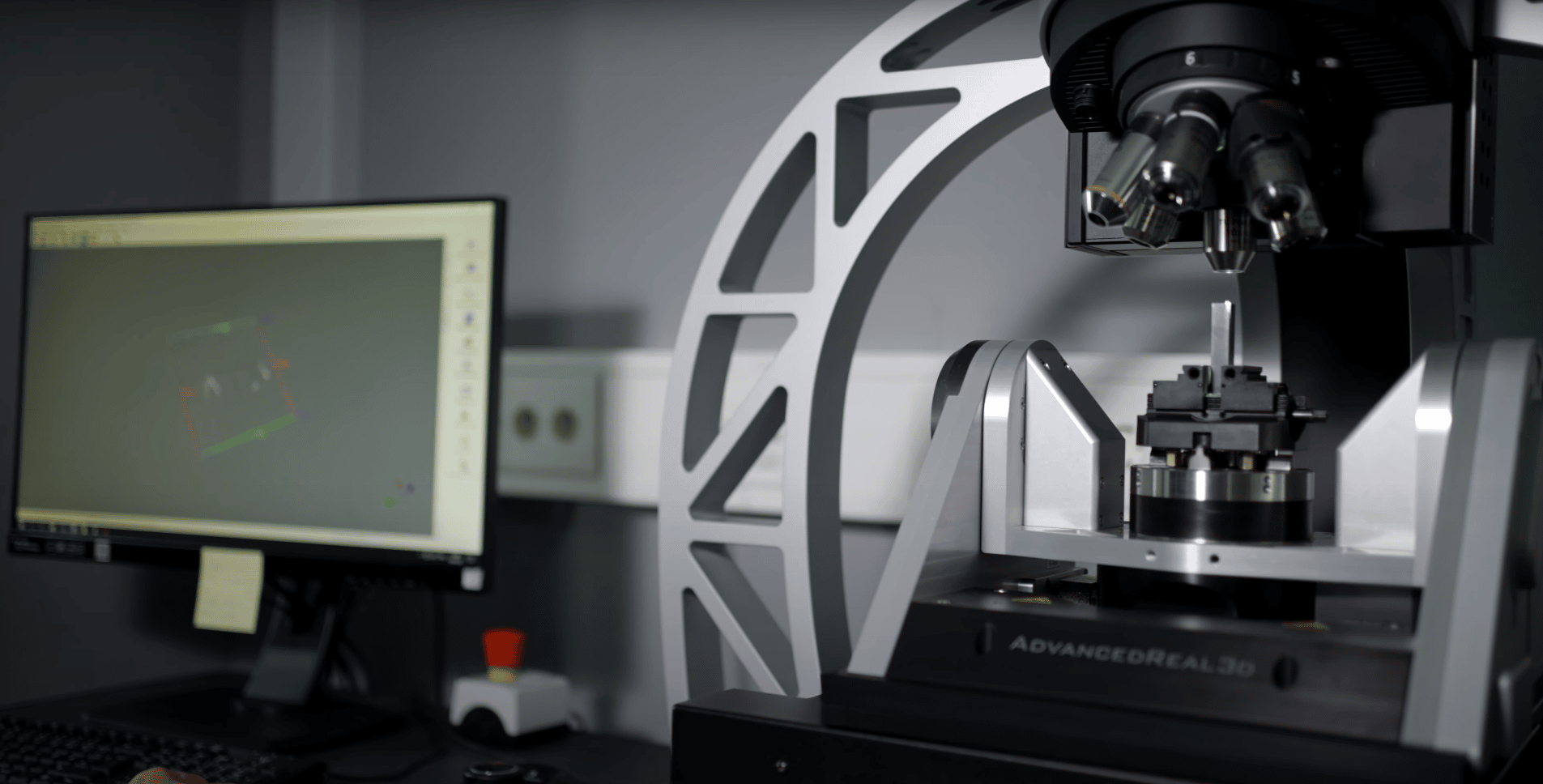

HAILTEC setzt moderne optische und taktile Messsysteme ein, um die Präzision der gefertigten Teile während und nach dem Drahterodierprozess zu überprüfen. Diese Messsysteme ermöglichen es, Toleranzen im Mikrometerbereich exakt einzuhalten.
Qualitätsmanagement und Zertifizierungen
Unser Qualitätsmanagementsystem ist nach ISO 9001 und ISO 13485 zertifiziert, was höchste Standards in der Produktion garantiert, insbesondere in der Medizintechnik und anderen sicherheitskritischen Branchen.
Prozessüberwachung und -optimierung
Alle Drahterodierprozesse werden bei HAILTEC kontinuierlich überwacht und optimiert. Durch automatisierte Steuerungen und eine präzise Überwachung des Dielektrikums können wir eine konstant hohe Qualität und Prozessstabilität sicherstellen.
Vergleich: Drahterodieren vs. andere Trennverfahren
| Aspekt | Drahterodieren | Laserschneiden | Fräsen |
|---|---|---|---|
| Genauigkeit | ±1-5 Mikrometer | ±20-50 Mikrometer | ±10-20 Mikrometer |
| Oberflächengüt | Sehr hoch | Hoch | Mittel |
| Bearbeitbare Materialien | Sehr harte Materialien | Vorwiegend Metalle, Kunststoffe | Metalle, Kunststoffe |
| Komplexität der Geometrien | Sehr komplexe Innenkonturen | Einfache bis mittlere Geometrien | Komplexe Geometrien möglich |
| Kosten und Effizienz | Hohe Kosten bei kleinen Serien, sehr effizient bei Präzisionsteilen | Kostengünstig bei großen Serien | Effizient bei mechanischen Prozessen |
Fallstudien: Drahterodieren bei HAILTEC
Fallstudie 1: Präzisionswerkzeug für die Medizintechnik
Kundenanforderung: Ein Hersteller von medizinischen Geräten benötigte ein Werkzeug zur Fertigung von Implantaten aus gehärtetem Stahl.
Lösungsansatz: HAILTEC setzte das Drahterodieren ein, um das Werkzeug mit höchster Präzision und komplexen Innenkonturen zu fertigen.
Ergebnis: Das fertige Werkzeug ermöglichte eine exakte Produktion der Implantate mit minimalen Toleranzen, was die Produktionsqualität deutlich verbesserte.
Fallstudie 2: Bauteile für die Luft- und Raumfahrt
Kundenanforderung: Ein Kunde aus der Luftfahrtindustrie benötigte filigrane Bauteile aus Titan mit extrem engen Toleranzen.
Lösungsansatz: HAILTEC setzte das Drahterodieren ein, um die Teile gratfrei und ohne Materialspannungen herzustellen.
Ergebnis: Die Bauteile erfüllten alle Spezifikationen und wurden termingerecht geliefert, wodurch der Kunde seine Produktionsprozesse optimieren konnte.
Innovationen und Zukunftstrends im Drahterodieren
Technologische Entwicklungen
In der Zukunft wird das Drahterodieren durch neue Drahtmaterialien und verbesserte Steuerungssysteme noch präziser und effizienter. HAILTEC investiert kontinuierlich in neue Technologien, um auch weiterhin am Puls der Zeit zu bleiben.
Automatisierung und digitale Integration
Durch den Einsatz von automatisierten Systemen und die Integration in digitale Fertigungsprozesse wird das Drahterodieren bei HAILTEC immer effizienter. Die Automatisierung ermöglicht eine nahtlose Verbindung mit CAD/CAM-Systemen, wodurch der gesamte Produktionsprozess optimiert wird.
Nachhaltigkeit im Drahterodieren
HAILTEC achtet auf eine nachhaltige Produktion. Moderne Drahterodiermaschinen sind energieeffizient, und durch den Einsatz innovativer Techniken wird der Materialverschnitt minimiert. Zudem werden Drahte und Dielektrikum recycelt, um Ressourcen zu schonen.
Kombination von Drahterodieren mit anderen Technologien
Bei HAILTEC wird das Drahterodieren oft mit anderen Fertigungsverfahren kombiniert, um Hybrid-Bauteile herzustellen. Zum Beispiel können drahterodierte Werkstücke anschließend gefräst oder laserbearbeitet werden, um zusätzliche Funktionen zu integrieren. Diese integrierten Fertigungsprozesse ermöglichen es uns, komplexe Bauteile effizient zu fertigen und unseren Kunden maßgeschneiderte Lösungen anzubieten.
Programmierung und CAD/CAM-Systeme im Drahterodieren
Verwendete Software und Systeme
HAILTEC nutzt fortschrittliche CAD/CAM-Systeme, die eine präzise Programmierung der Drahterodiermaschinen ermöglichen. Diese Softwarelösungen bieten Schnittstellen für die Simulation und Vorhersage der Bearbeitungsergebnisse, was die Prozesssicherheit erhöht.
Optimierung von Schnittstrategien
Durch die Simulation von Schnittstrategien können wir den Materialverbrauch optimieren und die Bearbeitungszeiten minimieren. Das sorgt für eine effiziente Produktion und gleichbleibend hohe Qualität.
Mitglied in Netzwerken und Verbänden
HAILTEC - Ihr zertifizierter Partner
FAQ zum Drahterodieren bei HAILTEC
Welche Materialien können bei HAILTEC drahterodiert werden?
Wir bearbeiten eine Vielzahl von Materialien, darunter gehärteter Stahl, Titan, Wolframkarbid und Kupferlegierungen.
Wie präzise ist das Drahterodieren bei HAILTEC?
Unsere Maschinen erreichen eine Präzision von ±1-5 Mikrometern, ideal für hochpräzise Anwendungen.
Welche Vorteile bietet das Drahterodieren gegenüber anderen Trennverfahren?
Drahterodieren ermöglicht gratfreie Schnitte, bearbeitet härteste Materialien und realisiert komplexe Geometrien mit höchster Präzision.
Wie groß können die Werkstücke beim Drahterodieren maximal sein?
Wir bearbeiten Werkstücke mit Abmessungen von bis zu 500 x 400 x 300 mm.
Kann HAILTEC auch Kleinserien oder Einzelstücke drahterodieren?
Ja, wir fertigen sowohl Prototypen und Einzelstücke als auch Serienproduktionen.
Wie kombiniert HAILTEC das Drahterodieren mit anderen Fertigungstechnologien?
Das Drahterodieren wird bei uns oft mit Fräsen, Laserschneiden oder Biegen kombiniert, um komplexe Bauteile in einem effizienten Prozess zu fertigen.
Welche Branchen profitieren besonders von HAILTECs Expertise im Drahterodieren?
Insbesondere die Medizintechnik, der Werkzeugbau und die Luft- und Raumfahrt profitieren von unseren hochpräzisen Fertigungslösungen.
